Υβριδικό σύστημα ηλεκτροπαραγωγής τηλεπικοινωνιών 48VDC 300A 40U Εξωτερικό Υπουργείο Τηλεπικοινωνιών με ψύξη
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ESTEL |
| Πιστοποίηση: | ISO9001, CE, RoHs |
| Αριθμό μοντέλου: | ΕΤ9090210C-20U |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Γεμάτη ξύλινη θήκη |
| Χρόνος παράδοσης: | 4-6 εβδομάδες |
| Όροι πληρωμής: | Λ/Κ, Western Union, T/T |
| Δυνατότητα προσφοράς: | 2000 PC/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | Γαλβανισμένος χάλυβας, διπλοτειχισμένος με τη μόνωση θερμότητας | Μέθοδος εγκατάστασης: | Στήριξη δαπέδου |
|---|---|---|---|
| Ράφι εξοπλισμού: | 19 ίντσες, 40U | Μέθοδος ψύξης: | κλιματιστικό μηχάνημα και ανεμιστήρας |
| Προστασία εισόδου: | IP55 | Αλιευτικό λιμάνι: | Σενζέν |
| Επισημαίνω: | 40U Εξωτερικό Υπουργείο Τηλεπικοινωνιών,300A Εξωτερικό Υπουργείο Τηλεπικοινωνιών,48VDC Εξωτερικό Υπουργείο Τηλεπικοινωνιών |
||
Περιγραφή προϊόντων
Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet with Cooling
Εισαγωγή
Το Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet είναι ένας υπαίθριος πίνακας που παρέχει ένα ασφαλές και αξιόπιστο φυσικό περιβάλλον εργασίας για τοποθεσίες ασύρματης επικοινωνίας. Το σύστημα ενσωματώνει λειτουργίες όπως υπαίθριο ντουλάπι, εξοπλισμό ελέγχου θερμοκρασίας και παρακολούθηση περιβάλλοντος. Η μονάδα διανομής ισχύος AC/DC μπορεί να εγκατασταθεί σύμφωνα με τις απαιτήσεις του χρήστη μέσα στο ντουλάπι. Ενώ ο χώρος εγκατάστασης προορίζεται για τον εξοπλισμό χρήστη και την εφεδρική μπαταρία.
Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet Βασικά χαρακτηριστικά:
·Οι λογαριασμοί ενός ντουλαπιού για μια περιοχή μικρότερη από 1 τετραγωνικό μέτρο, η διεύθυνση του ιστότοπου είναι εύκολο να ληφθεί
·Σύστημα ελέγχου θερμοκρασίας: εύκολη συντήρηση, καθαρισμός και αντικατάσταση
·Ισχυρή αντικλεπτική ικανότητα: εσωτερική άρθρωση, ενσωματωμένη πόρτα, υποστήριξη εξωτερικού λουκέτου
· Λεπτός έλεγχος θερμοκρασίας υποδιαίρεσης, μέγιστη εξοικονόμηση ενέργειας
Hybrid Telecom Power System 48VDC 300A 40U Configuration Outdoor Telecom Cabinet
| Βασικές πληροφορίες | |
| Εξωτερικό μέγεθος |
800mm(Π)x940mm(D)x2050mm(Υ) (συμπεριλαμβάνονται προεξοχές ελέγχου θερμοκρασίας) |
| Καλυπτική Περιοχή | 800mm(W)x700mm(D) |
| Ύψος βάσης | 150 mm |
| Βάρος | ≤130 kg (εξαιρουμένου του εξοπλισμού και της μπαταρίας) |
| Χώρος χρήστη | 37U |
| Υλικό |
Τοίχος: γαλβανισμένο φύλλο χάλυβα 1,2 mm Πόρτα: γαλβανισμένο φύλλο χάλυβα 1,5 mm |
| Κλειδαριά | Η αντικλεπτική κλειδαριά τριών σημείων, ο ευρωπαϊκός τυπικός πυρήνας ock, μπορεί να αλλάξει ή να ταιριάζει με το λουκέτο από μόνος του |
| Θέση καλωδίωσης | Κάτω μέσα και έξω |
| Τρύπες καλωδίωσης | 10xφ36 |
|
Βαθμός προστασίας |
IP55 |
| Πληροφορίες ελέγχου θερμοκρασίας | |
|
Εξοπλισμός Διαμέρισμα |
Λειτουργία: εναλλάκτης θερμότητας Απόδοση απαγωγής θερμότητας: 200 W/K Ονομαστική τάση: 48 VDC Ονομαστική ισχύς: 520 W |
|
Χώρος μπαταρίας |
Λειτουργία: Κλιματιστικό DC Δυνατότητα ψύξης (L35/L35):500W Ονομαστική τάση: 48 VDC Κατανάλωση ισχύος (L35/L35):160W |
| Αλλες πληροφορίες | |
| Φωτισμός | Φως DC-48VLED |
| Αισθητήρας καπνού | 12 VDC |
| Αισθητήρας πλημμύρας | Ξηρή επαφή |
|
Θερμοκρασία και αισθητήρα υγρασίας |
12 VDC |
| Έλεγχος πρόσβασης | Ξηρή επαφή |
| περιβάλλον | |
| Θερμοκρασία λειτουργίας | 10℃ έως +45℃ |
| Θερμοκρασία αποθήκευσης | 40℃ έως +75℃ |
| Υγρασία λειτουργίας | 5% έως 95% (χωρίς συμπύκνωση) |
|
Υψόμετρο |
0 έως 4000 m (εάν το υψόμετρο είναι εντός της περιοχής από 3000m έως 4000m, η μέγιστη λειτουργία η θερμοκρασία μειώνεται κατά 1℃ ως το υψόμετρο αυξάνεται κατά 200 μέτρα) |
| Πληροφορίες εσωτερικού ραφιού | |
|
Εξοπλισμός Διαμέρισμα |
Λειτουργία Rack: 19" space σύμφωνα με το IEC 60297-3 Βάθος: 400mm Ύψος: 20 U Η διαθέσιμη απόσταση μπροστά από τα 19":180μ |
|
Χώρος μπαταρίας |
Λειτουργία Rack: Στήριγμα μπαταρίας δύο ομάδων Ύψος κάθε βάσης μπαταρίας:≥350mm Προαιρετικά: ράφι 17U19" για μπαταρία λιθίου |
Hybrid Telecom Power System 48VDC 300A 40U Ανορθωτής ντουλαπιού εξωτερικού χώρου τηλεπικοινωνιών:
Είναι ένα υπο-ράφι 19 ιντσών για υβριδικό σύστημα ισχύος, με συμπαγή σχεδιασμό ύψους 5U για να καλύψει τις κρίσιμες ανάγκες εφαρμογής μετάδοσης ινών και μικροκυμάτων, συσκευή πρόσβασης, διακόπτης. Η μέγιστη ισχύς του συστήματος είναι 150A, με είσοδο AC/ είσοδο DC/μπαταρία /load MCBs.Τα καλώδια είναι μπροστινά προσβάσιμα με MCB και busbar.
Βασικά χαρακτηριστικά του ανορθωτή:
·Ευρεία περιοχή τάσης εισόδου: 85 έως 290 VAC για ανορθωτή και 120 έως 420 VDC για MPPT
· Ο ανορθωτής, το MPPT και ο ελεγκτής είναι ζεστά συνδεδεμένα, εύκολη και γρήγορη on-line συντήρηση
·Υψηλή απόδοση έως και 96% για χαμηλότερο λειτουργικό κόστος
·Υποστηρίζει διασυνδέσεις επικοινωνίας ethernet, SNMP, ModBus και RS485
| Κατανομή εισόδου | ||
| ΜΕΤΑ ΧΡΙΣΤΟΝ | DC | |
| Λειτουργία εισόδου | 220VAC μονοφασικο | 120VDC έως 425VDC |
| Συχνότητα εισόδου | 45 έως 65 Hz, ονομαστική τιμή: 50Hz/60Hz | / |
| Χωρητικότητα εισόδου | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Κατανομή εξόδου | ||
| Ανορθωτής | Ηλιακή μονάδα | |
| Τάση εξόδου | -42 έως -58 VDC, ονομαστική τιμή: -53,5 VDC | -42 έως -58 VDC, ονομαστική τιμή: -54,5 VDC |
| Αυτόματοι διακόπτες μπαταρίας | 125A/2P | |
| Διακόπτες φορτίου | Lvd:32A/1Px1,10A/IPx5;Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Μονάδα μέτρησης | ||
| Μονάδα ανορθωτή | Ηλιακή μονάδα | |
| Τάση εισόδου |
85 έως 290 VAC, ονομαστική 220VAC |
120 έως 420 VDC ονομαστική 340 VDC |
| Αποδοτικότητα | >96% | >96% |
| Ονομαστική ισχύς | 3000 W (176 έως 290 VAC) | 3000 W (200 έως 425 VAC) |
|
Θερμοκρασία εργασίας |
-10°℃ έως +75℃ (πλήρης απόδοση κάτω από 55℃) | -10℃ έως +75℃ (πλήρης απόδοση κάτω από 50℃) |
| Ελεγκτής | |
| Είσοδος σήματος | 3Al (2 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 2RS485,7 DI |
| Έξοδος συναγερμού | 6 ξηρή επαφή |
| Λιμάνι Επικοινωνίας | RS485, SNMP |
| Λειτουργία προβολής | οθόνη υγρού κρυστάλλου |
| Σύστημα | |
| Διάσταση (ΠxΒxΥ) | 482x350,6×9U,≤30kg (χωρίς μονάδες) |
| Λειτουργία ψύξης | Φυσική ψύξη |
| λειτουργία συντήρησης | Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμού μονάδας |
| Επίπεδο προστασίας | IP20 |
| περιβάλλον | |
| Θερμοκρασία λειτουργίας | -10℃ έως +50℃ |
| Θερμοκρασία αποθήκευσης | -40℃ έως +75℃ |
| Υγρασία λειτουργίας | 5% έως 95% (χωρίς συμπύκνωση) |
|
Υψόμετρο |
0 έως 4000 m (εάν το υψόμετρο είναι εντός της περιοχής από 3000 m έως 4000 m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200 m) |
* Προσαρμοσμένο σχέδιο είναι διαθέσιμο.

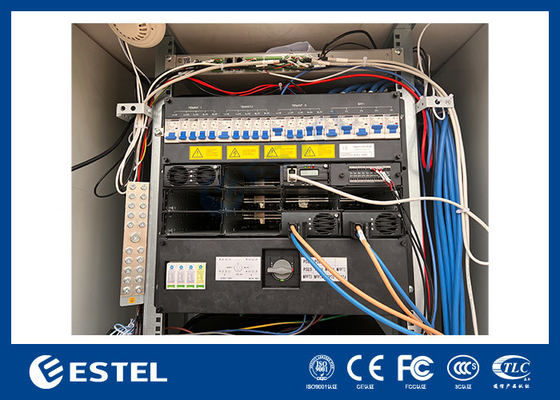

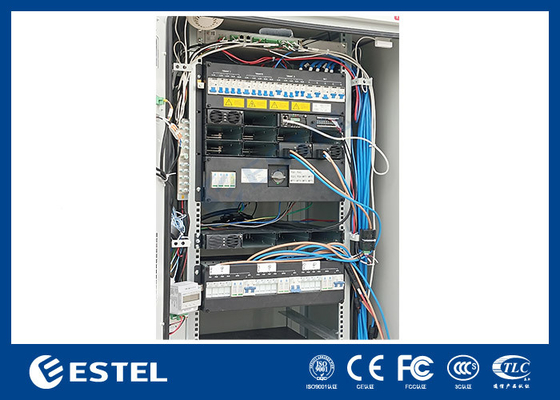

Εικόνες Rectificer:
Αρχή λειτουργίας:
Κανονικά, το σύστημα ισχύος λειτουργεί σε παράλληλη κατάσταση αιωρούμενης φόρτισης, δηλαδή η μονάδα ανορθωτή, η ηλιακή μονάδα, το φορτίο και η μπαταρία λειτουργούν παράλληλα. Οι ηλιακές μονάδες και οι μονάδες ανορθωτή παρέχουν ρεύμα κινητής φόρτισης για συσκευές επικοινωνίας ισχύος και μπαταρίες. Εάν η έξοδος Η ισχύς της ηλιακής μονάδας είναι ανεπαρκής για να τροφοδοτήσει όλα τα φορτία, η μονάδα ανορθωτή θα παρέχει συμπληρωματική ισχύ για τις συσκευές επικοινωνίας.
Όταν το δίκτυο είναι απενεργοποιημένο, η μονάδα ανορθωτή σταματά να λειτουργεί. Εάν η ηλιακή τροφοδοσία είναι κανονική, η ηλιακή μονάδα θα τροφοδοτήσει τις συσκευές επικοινωνίας και θα φορτίσει την μπαταρία. Εάν η ισχύς εξόδου της ηλιακής μονάδας είναι ανεπαρκής για να τροφοδοτήσει όλα τα φορτία, η μπαταρία θα παρέχει συμπληρωματική ισχύ για τις συσκευές επικοινωνίας.
Όταν το ρεύμα είναι απενεργοποιημένο, η μονάδα ανορθωτή σταματά να λειτουργεί. Εάν η ηλιακή ενέργεια αποτύχει ταυτόχρονα, οι συσκευές επικοινωνίας θα τροφοδοτούνται από μπαταρίες. Όταν η εκφόρτιση της μπαταρίας συνεχίζεται για κάποιο χρονικό διάστημα μέχρι το σημείο εκκίνησης της γεννήτριας, .Η οθόνη στέλνει σήμα έναρξης στη γεννήτρια. Η γεννήτρια παρέχει ισχύ εισόδου AC για τη μονάδα ανορθωτή, στη συνέχεια ο ανορθωτής μπορεί να τροφοδοτήσει ξανά τις συσκευές επικοινωνίας και να φορτίσει την μπαταρία για να αντισταθμίσει την κατανάλωση. Όταν φτάσει στο σημείο διακοπής της γεννήτριας, η μονάδα παρακολούθησης στέλνει ένα σήμα διακοπής στη γεννήτρια και η γεννήτρια απενεργοποιείται.
IP55/IP65
IP55= Χαρακτηριστικά περιβλημάτων:
Πλήρης προστασία από σκόνη, λάδια και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από την επαφή με κλειστό εξοπλισμό
Προστασία από το νερό, μέχρι το νερό που προβάλλεται από ένα ακροφύσιο έναντι του περιβλήματος από οποιαδήποτε κατεύθυνση
Διατίθεται σε επιτοίχια, ελεύθερη τοποθέτηση, σε γούρνα και σε τηλεγραφικό στύλο
Διατίθενται υπηρεσίες μεταξοτυπίας λογότυπου, ανοδίωσης ή χάραξης
IP65= Χαρακτηριστικά περιβλημάτων:
Πλήρης προστασία από σκόνη, λάδια και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από την επαφή με κλειστό εξοπλισμό
Προστασία από το νερό, μέχρι το νερό που προβάλλεται από ένα ακροφύσιο έναντι του περιβλήματος από οποιαδήποτε κατεύθυνση
Διατίθεται σε επιτοίχια, ελεύθερη τοποθέτηση, σε γούρνα και σε τηλεγραφικό πόλο
Διατίθενται υπηρεσίες μεταξοτυπίας λογότυπου, ανοδίωσης ή χάραξης
Προσαρμοσμένο με εγκοπές, μόνωση, μεντεσέδες, μάνδαλα ή κλειδαριές
Hybrid Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet Χαρακτηριστικά:
| Χαρακτηριστικά | Περιγραφή |
|
Χαρακτηριστικό ενότητας
|
Η ηλιακή μονάδα έχει λειτουργία παρακολούθησης σημείου μέγιστης ισχύος.Η μέγιστη ακρίβεια παρακολούθησης σημείου ισχύος είναι πάνω από 99,5% |
| Η μονάδα ανορθωτή υιοθετεί τεχνολογία αντιστάθμισης ενεργού συντελεστή ισχύος, η τιμή του συντελεστή ισχύος είναι έως και 0,99 | |
| Η μέγιστη απόδοση της μονάδας ανορθωτή είναι πάνω από 93% | |
| Η μέγιστη απόδοση της ηλιακής μονάδας είναι πάνω από 95% | |
| Η ηλιακή μονάδα και η μονάδα ανορθωτή έχουν υψηλή πυκνότητα ισχύος | |
| Η ηλιακή μονάδα και η μονάδα ανορθωτή υιοθετούν τη μη καταστροφική τεχνολογία εναλλαγής θερμότητας, δηλαδή το Plug-and-Play.Απαιτείται λιγότερο από ένα λεπτό για την αντικατάσταση της ηλιακής μονάδας και της μονάδας ανορθωτή | |
| Η ηλιακή μονάδα και η μονάδα ανορθωτή έχουν λειτουργία προστασίας από υπέρταση εξόδου, συμπεριλαμβανομένης της προστασίας από την υπέρταση υλικού και της προστασίας από υπέρταση λογισμικού.Και η προστασία λογισμικού από υπέρταση έχει δύο λειτουργίες επιλογής: την πρώτη λειτουργία κλειδώματος υπέρτασης, την τέταρτη λειτουργία κλειδώματος υπέρτασης | |
| Διαχείριση μπαταρίας | Τέλεια διαχείριση μπαταρίας: προστασία μπαταρίας και λειτουργίες όπως αυτόματη ρύθμιση τάσης, αδιάκοπος περιορισμός ρεύματος, υπολογισμός χωρητικότητας μπαταρίας, αυτόματη εξισορρόπηση/μετατροπή φόρτισης επίπλευσης, διαδικτυακή δοκιμή μπαταρίας. |
| Συμπληρωματική διαχείριση φωτός και ηλεκτρικής ενέργειας | Τέλεια συμπληρωματική λειτουργία διαχείρισης φωτός/ηλεκτρισμού, η οποία μπορεί να επιτύχει την προτεραιότητα της παροχής ηλιακής ενέργειας και και να μεγιστοποιήσει τη χρήση της ηλιακής ενέργειας |
| Στατιστική δύναμη | Κατανάλωση ηλεκτρικής ενέργειας φορτίου, ενέργεια που παράγεται από ηλιακή ενέργεια, ενέργεια που παράγεται από το δίκτυο, ενέργεια που παράγεται από τη ΓΔ, εκφόρτιση μπαταρίας, φόρτιση μπαταρίας |
| Καταγραφή δεδομένων |
Καταγραφή ιστορικών δεδομένων 90 ημερών, τα ιστορικά δεδομένα μπορούν να μεταφορτωθούν. 200 εγγραφές συναγερμού ιστορίας, 10 ομάδες δεδομένων δοκιμής μπαταρίας |
| Λειτουργία συναγερμού | Τέλεια προστασία σφαλμάτων και λειτουργίες συναγερμού βλαβών |
| Σχεδιασμός δικτύου |
Παροχή ξηρής επαφής και άλλων θυρών επικοινωνίας για ευελιξία δικτύου. Ενεργοποίηση αναβάθμισης λογισμικού εγγύς άκρου και λειτουργία χωρίς επίβλεψη |
| Εξανθρωπισμένη διεπαφή λειτουργίας |
Η οθόνη LCD έχει σχεδιαστεί με γωνία 15 μοιρών, η οποία είναι πιο διαισθητική και βολική για τη λειτουργία του χρήστη. Αναζητήστε τις παραμέτρους λειτουργίας, τα στατιστικά στοιχεία και τους ιστορικούς συναγερμούς του συστήματος μέσω της οθόνης LCD. Ελέγξτε το σύστημα χειροκίνητα μέσω της οθόνης LCD |
| Αλεξικέραυνο | Τέλειος σχεδιασμός αντικεραυνικής προστασίας στις πλευρές AC και DC |
| Σχεδιασμός εξοικονόμησης ενέργειας | Το σύστημα, εκτός από τη λειτουργία εξοικονόμησης ενέργειας ύπνου της μονάδας ανορθωτή, υποστηρίζει και δίνει προτεραιότητα στη χρήση της ηλιακής ενέργειας που εισάγεται στο φορτίο, κάνει πλήρη χρήση της ηλιακής ενέργειας, για την επίτευξη εξοικονόμησης ενέργειας και τη μείωση των εκπομπών αερίων του θερμοκηπίου |
| Τύπος εξωτερικού χώρου | Το επίπεδο προστασίας του συστήματος είναι έως IP55, μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους.Το σύστημα είναι συμπαγές και εύκολο στην εγκατάσταση |
|
Σύστημα
|
Όλος ο εξοπλισμός του συστήματος υποστηρίζει τη συντήρηση στο μπροστινό μέρος |
| Το σύστημα υιοθετεί τεχνολογία ύπνου μονάδας ανορθωτή, διπλό επαφέα σταθερής κατάστασης, τεχνολογία ρυθμιζόμενης ταχύτητας διακλάδωσης χαμηλής ισχύος και ανεμιστήρα και έχει πιο σημαντική λειτουργία εξοικονόμησης ενέργειας | |
| Ο προαιρετικός θερμαντήρας AC κάνει το σύστημα να λειτουργεί αξιόπιστα σε χαμηλή θερμοκρασία | |
| Απομακρυσμένη παρακολούθηση | Το μόντεμ έχει διαμορφωθεί με λειτουργία GPRS που μπορεί να πραγματοποιήσει απομακρυσμένη παρακολούθηση μέσω της παροχής δεδομένων στον διακομιστή Διαδικτύου |
Εφαρμογή περίβλημα αποθήκευσης ενέργειας
Το ντουλάπι μας χρησιμοποιείται ευρέως στη βιομηχανία επικοινωνιών εξωτερικού χώρου.Το ντουλάπι μπορεί να εξοπλιστεί με διάφορους εξοπλισμούς επικοινωνίας, σύστημα τροφοδοσίας ανορθωτή, μονάδα παρακολούθησης, μπαταρία, οπτική ίνα κ.λπ. Κατάλληλο για χρήση σε δρόμους, κορυφές κτιρίων, βουνοκορφές, αστικές, αγροτικές, κατοικημένες περιοχές και άλλες περιοχές.

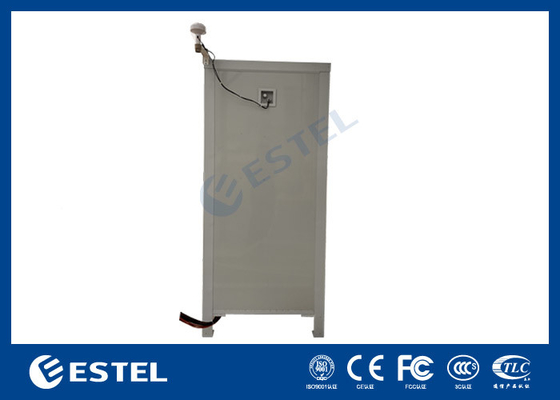

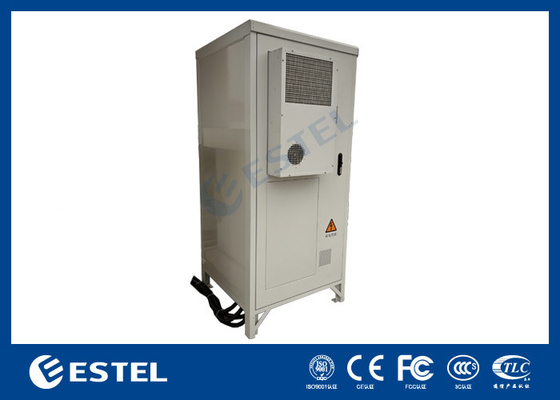

Φωτογραφίες από ντουλάπι:
