4G/ WIFI Απομακρυσμένη μονάδα παρακολούθησης περιβάλλοντος Υποστήριξη συστήματος παρακολούθησης ασφάλειας RS485
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ESTEL |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | FSU1000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Depending on order quantity |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 15 έως 20 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, Paypal |
| Δυνατότητα προσφοράς: | 2000 σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργώντας παροχή ηλεκτρικού ρεύματος: | 12VDC είσοδος | Πρωτόκολλο: | Modbus-TCP, SNMP, θύρα B |
|---|---|---|---|
| Ημερολόγιο συναγερμού και ιστορικά δεδομένα: | Καταγραφή συναγερμών για ανάλυση | Διάσταση: | 120 * 104 * 28 mm |
| Τρόπος επικοινωνίας: | RS232 επικοινωνία σε πραγματικό χρόνο ή RS485 δίκτυο λεωφορείων | Ιπ βαθμός: | Διάκριση IP20 |
| Επισημαίνω: | 4G μονάδα τηλεπαρακολούθησης περιβάλλοντος,Μονάδα τηλεπαρακολούθησης περιβάλλοντος WIFI,Σύστημα παρακολούθησης ασφαλείας RS485 |
||
Περιγραφή προϊόντων
4G/ WIFI περιβάλλονς απομακρυσμένης παρακολούθησης/υποστήριξη συστήματος παρακολούθησης ασφάλειας RS485
4G / WIFI περιβάλλον τηλεπαρακολούθησης / Σύστημα παρακολούθησης ασφαλείας εισαγωγή

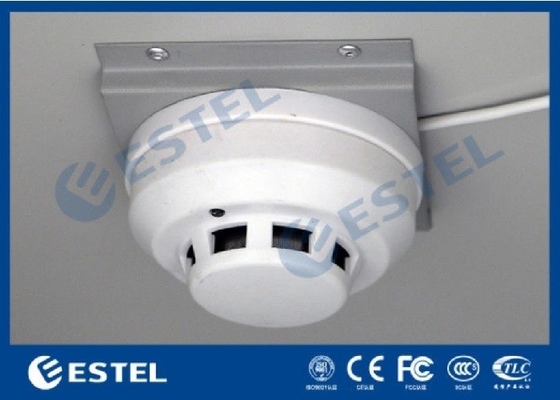

4G/ WIFI περιβάλλον τηλεπαρακολούθησης / Σύστημα παρακολούθησης ασφάλειας μπορεί να συλλέξει την κατάσταση των τοπικών αισθητήρων (όπως αισθητήρας καπνού, αισθητήρας πόρτας, διαρροή νερού, υπέρυθρο, κλπ.),έξυπνη θερμοκρασία και υγρασία, κλιματισμός, διανομή ενέργειας και άλλα δεδομένα σε πραγματικό χρόνο,
Υποστήριξη προδιαγραφών μεταφοράς δεδομένων Ethernet 100Mbps.
Η έκδοση υψηλής διαμόρφωσης μπορεί να είναι προαιρετική WIFI ή 4G και άλλες μορφές μετάδοσης δεδομένων, με ασφαλή και αξιόπιστη, ευρεία εφαρμογή, ισχυρά χαρακτηριστικά σταθερότητας.
Περιβάλλον τηλεπαρακολούθησης 4G/WIFI / Εφαρμογές συστημάτων παρακολούθησης ασφάλειας
Τα προϊόντα της σειράς χρησιμοποιούνται ευρέως στον κλιματισμό, τις εφαρμογές εξοικονόμησης ενέργειας, την απόκτηση δεδομένων, τη μετατροπή πρωτοκόλλου, τη διανομή ενέργειας και άλλες βιομηχανίες.
- Επικοινωνία με τα δεδομένα: Είναι εξοπλισμένο με 4 καθολικές συσκευές
- Ελέγχος ενεργοποίησης και απενεργοποίησης: ένας διακόπτης είναι διαμορφωμένος ως γενικός διακόπτης και ένας άλλος είναι διαμορφωμένος με μία ισχύ
- Μεταφορά δεδομένων: σύνδεση με τον τοπικό ελεγκτή συσκευής μέσω διεπαφής RS485 ή διεπαφής RS232,
- Υποστηρίζει μηχανές πολλαπλών bit: όλες οι σειριακές θύρες της μονάδας μπορούν να αναφερθούν ανεξάρτητα σε πολλαπλές
- Διαφοροποίηση σειριακής θύρας πρωτοκόλλου: υποστηρίζει τη διαβίβαση πρωτοκόλλου και μπορεί να μετατρέψει σε σειριακή θύρα (κεντρικές,
- Προσαρμοσμένο: μικρό μέγεθος και μέγεθος μπορεί να προσαρμοστεί σύμφωνα με την ανάγκη, διεπαφή τερματικού, προστασία
Πληροφορίες για το προϊόν
Δοκιμασία του υποδείγματος
| Σχήμα | ΔΙ*4 | ΔΟ*2 | Διαρροή*1 | RS485 | RS232 | Διασύνδεση δικτύου | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

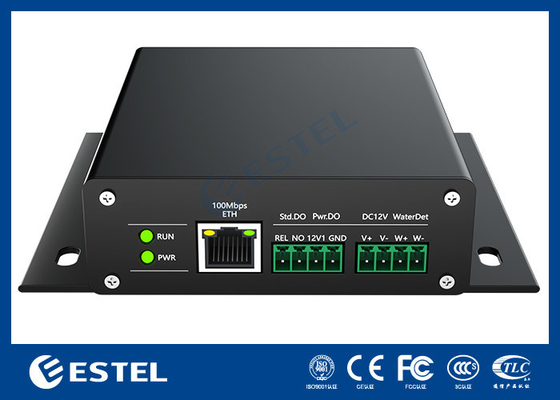

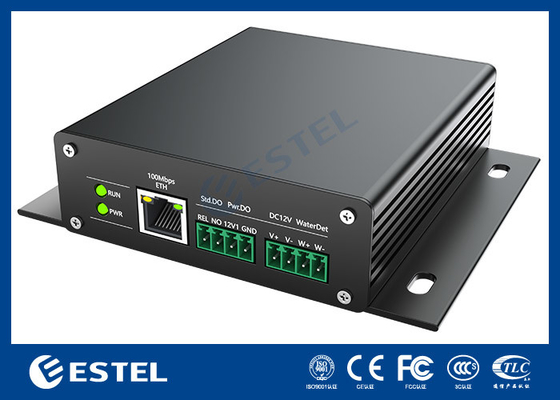

Ορισμός λεπτομερειών διεπαφής
| Διασύνδεση | Αναγνωρισμός | Περιγραφή |
| Ηλεκτρική τροφοδοσία | V+(DC12V) | Εισαγωγή τροφοδοσίας θετική, εύρος εισόδου τάσης 6-18V |
| Ηλεκτρική τροφοδοσία | V-(DC12V) | Αρνητικό ηλεκτρόδιο εισόδου ισχύος |
| Ανίχνευση διαρροής νερού | W+ | Συνδέστε ένα από τα καλώδια ανίχνευσης στο σχοινί ή το δισκίο βύθισης στο νερό |
| Ανίχνευση διαρροής νερού | - Τι; | Το υδατοκαθαριστικό φύλλο και το υδατοκαθαριστικό καλώδιο υποστηρίζουν πολλαπλές παράλληλες συνδέσεις |
| Διασύνδεση καλωδίων | 100Mbps ETH | Εισαγωγή καλωδίου δικτύου |
| Δυνατότητα εξόδου | 12V |
Η εξωτερική παροχή ισχύος του αισθητήρα είναι θετική. Η ισχύς εξόδου καθορίζεται από τον προσαρμογέα |
| Δυνατότητα εξόδου | Εθνική Τράπεζα |
εξωτερική τροφοδοσία αισθητήρα, Ενεργό σήμα διακόπτη εισόδου |
| Έκδοση DI | ΔΙ1-ΔΙ4 |
Εναλλακτική πένα εισόδου, παθητική επαφή 12V και DI, Η ενεργή επαφή συνδέει το DI και το GND |
| Απόδοση DO | ΔΕΠ | Εναλλακτική έξοδος ρελέα κοινό άκρο |
| Απόδοση DO | NO1 | Η έξοδος του αναμεταδότη διακόπτη είναι πάντα ανοιχτή |
| Απόδοση DO | 12V1 | Η ελεγχόμενη παροχή ενέργειας είναι θετική. |
| Απόδοση DO | Εθνική Τράπεζα | Ελέγχουσα τροφοδοσία αρνητική |

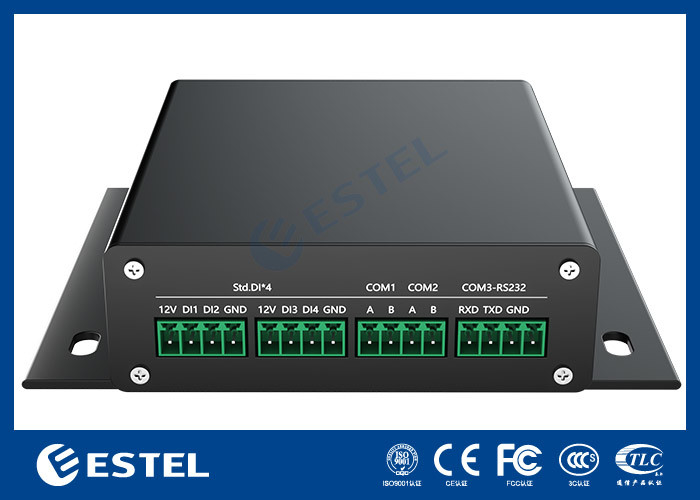

| Σειριακή θύρα | COM1 - Α | Σειριακή θύρα 1RS485 Διαφορετική μετάδοση και λήψη στην ίδια κατεύθυνση |
| Σειριακή θύρα | COM1 - Β | Σειριακή θύρα 1RS485 Διαφορετικό αντίστροφο τερματικό μετάδοσης και λήψης |
| Σειριακή θύρα | COM (92) 372 τελικό | Σειριακή θύρα 2RS485 Διαφορετικά στέλνει και λαμβάνει στην ίδια κατεύθυνση |
| Σειριακή θύρα | COM2-B | Σειριακή θύρα 2RS485 Διαφορετικό αντίστροφο άκρο μετάδοσης και λήψης |
| Σειριακή θύρα | COM3-RXD | Σειριακή θύρα 3RS232 Το λήπτη άκρο συνδέεται με το μεταβιβάζον άκρο της άλλης συσκευής |
| Σειριακή θύρα | COM3-TXD | Σειριακή θύρα 3RS232 Το τέλος αποστολής συνδέεται με το τέλος λήψης της άλλης συσκευής |
| Σειριακή θύρα | COM3-GND | Η σειριακή θύρα 3RS232 συνδέει το σήμα εδάφους με το εδάφιο RS232 της άλλης συσκευής |
Φως δείκτη
| Διασύνδεση | Αναγνωρισμός | Περιγραφή |
| Δυναμικό LED | ΠΡΑ | Δείχνει την κατάσταση της παροχής ενέργειας. |
| Ενεργοποιητικό LED | ΔΡΑΣΕΙΣ | Ο δείκτης αναβοσβήνει μετά το σύστημα και το λογισμικό λειτουργούν κανονικά σε διάστημα 1s |
| Διασύνδεση δικτύου LED | ΕΤΧ | Οι δείκτες πόρτων δικτύου αριστερά και δεξιά δείχνουν την κατάσταση σύνδεσης και την κατάσταση αποστολής και λήψης δεδομένων |
| Άρθρο | Παράμετρος |
| Τεχνική ένταση | 12V±50% (6-18V), με προστασία από βραχυκύκλωμα εισόδου, η υπερφυσική τάση θα προκαλέσει βλάβη στην κύρια πλακέτα |
| Συνολική κατανάλωση ενέργειας | Η κατανάλωση ισχύος σε κατάσταση αναμονής είναι μικρότερη από 1W, το ρεύμα σε κατάσταση αναμονής είναι μικρότερο από 0,1A (εισόδου 12V) |
| Δυναμικό παροχής ηλεκτρικής ενέργειας | Όλη η εξωτερική παροχή ενέργειας του οικοδεσπότη δεν υπερβαίνει τα 12W, δηλαδή 12V1A.Μπορεί να περιορίζεται από τον προσαρμογέα ισχύος |
| Ποσοστό σειράς | Το μέγιστο baud rate είναι μεγαλύτερο από 115.200 BPS |
| Θερμοκρασία λειτουργίας | -5 ~ 55°C, (θερμοκρασία αποθήκευσης -40 ~ 70°C) |
| Υγρασία λειτουργίας | 10 ~ 95%, (υγρασία αποθήκευσης 10 ~ 90%) |
| Διάσταση | 120 * 104 * 28mm |
| Αξία IP | Διάκριση IP20 |
Εγκατάσταση
