Μονάδα ευφυούς παρακολούθησης EMU Linux OS με υποστήριξη MODBUS RTU/TCP
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ESTEL |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | FSU1000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Depending on order quantity |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 15 έως 20 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, Paypal |
| Δυνατότητα προσφοράς: | 2000 σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Ηλεκτρική τροφοδοσία: | Δοκιμαστικό σύστημα | Weight: | 2.0 kg |
| Επισημαίνω: | Μονάδα ευφυούς παρακολούθησης TCP EMU,Λινουξ OS EMU Intelligent Monitoring Unit (Μονάδα ευφυούς παρακολούθησης),Μονάδα ευφυούς παρακολούθησης της ΟΝΕ με MODBUS |
||
Περιγραφή προϊόντων
Λίνουξ λειτουργικό σύστημα έξυπνη μονάδα παρακολούθησης ενσωματώνει διαφορετικές θύρες EMU
Λίνουξ λειτουργικό σύστημα έξυπνη μονάδα παρακολούθησης ενσωματώστε διαφορετικές θύρες EMU Product Overview
- Έξυπνη μονάδα παρακολούθησης και απόκτησης, ύψος 1U, σύστημα Linux, ενσωματωμένο λογισμικό παρακολούθησης, μπορεί να έχει πρόσβαση σε UPS, κλιματισμό, ντουλάπι διανομής, θερμοκρασία και υγρασία, νερό,εξοπλισμός περιβάλλοντος καπνού και άλλου ολοκληρωμένου δυναμικού;
- Λογισμικό για αρχιτεκτονική B/S, απομακρυσμένη πρόσβαση στο διαδίκτυο·
- Το σύστημα παρέχει τυποποιημένες διεπαφές SNMP, MODBUS RTU/TCP και B για την ενσωμάτωση συστημάτων παρακολούθησης ανώτερου στρώματος ή συστημάτων τρίτων.
Χαρακτηριστικά υλικού:

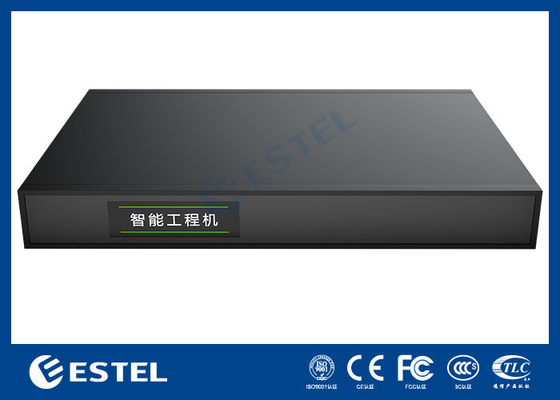

1) Ένα 19 ιντσών κανονικό μέγεθος τοποθέτησης ντουλάπι με ένα μεταλλικό σώμα
2) Ενσωματωμένος βιομηχανικός επεξεργαστής, μνήμη ARM cortex A35 512M, χώρος αποθήκευσης 16G, υποστήριξη 5.000 σημείων πρόσβασης και αποθήκευση 50 εκατομμυρίων αρχείων.

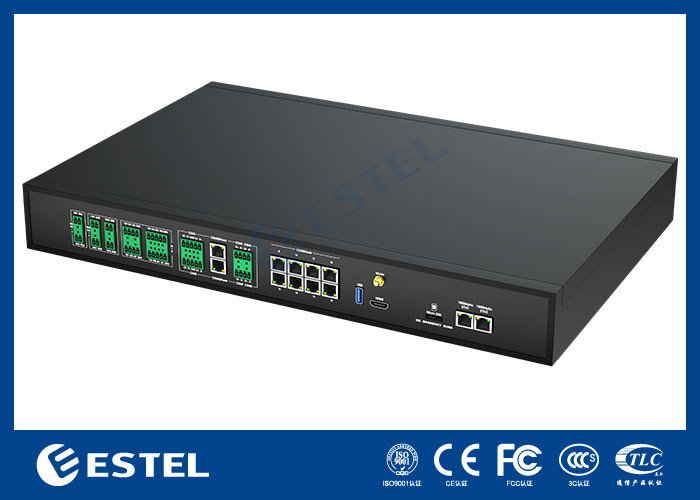

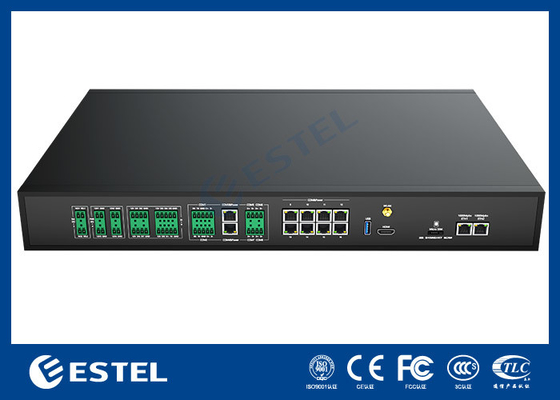

3) Ενσωματώστε οκτώ θύρες RS485, εννέα θύρες DI, τέσσερις θύρες DO, μία θύρα USB και μία θύρα Ethernet 100 Mbit/S.
4) Υποστήριξη ενσωματωμένου 3G/4G modem/WiFi επέκτασης.
5) Ο τυποποιημένος ξενιστής παρέχει 5 ομάδες 12V εξωτερικής ισχύος, η μέγιστη ισχύς εξόδου ολόκληρης της μηχανής είναι 15W, για να καλύψει τις ανάγκες παροχής ισχύος αισθητήρα.
Χαρακτηριστικά λογισμικού:
1) Λίνουξ λειτουργικό σύστημα, ανοιχτού κώδικα, ασφαλές και αξιόπιστο.
2) Εξοπλισμένο με λογισμικό παρακολούθησης FSU, διαισθητική διεπαφή, εύκολη λειτουργία, ενσωματωμένο λογισμικό, χωρίς εγκατάσταση
3) Το λογισμικό μπορεί να παρακολουθεί τις συσκευές αντικειμένων σε πραγματικό χρόνο, να υποστηρίζει τις λειτουργίες ελέγχου και να αναζητά ιστορικά δεδομένα και αρχεία συναγερμού.
4) Αρχιτεκτονική B/S, άμεση απομακρυσμένη πρόσβαση στο Web, χωρίς ανάγκη εγκατάστασης πελάτη.
5) Υποστήριξη της διαδικτυακής διαμόρφωσης, χωρίς να χρειάζεται να χρησιμοποιηθούν πρόσθετα εργαλεία διαμόρφωσης, εύκολο στην εγκατάσταση.
Κατάλογος παραμέτρων
Σχήμα 1-1 Παράμετρος επιβατών
| Πλατφόρμα CPU | ARMCortex-A35 |
| Εσωτερική χωρητικότητα αποθήκευσης (DDR) | 512M RAM |
| Αποθήκευση Flash | 16G EMMC |
| Λειτουργικό σύστημα | Λίνουξ |
Σχήμα 1-2 Παράμετρος λιμένα
|
Εισόδου ισχύος (Διαφορετικά) |

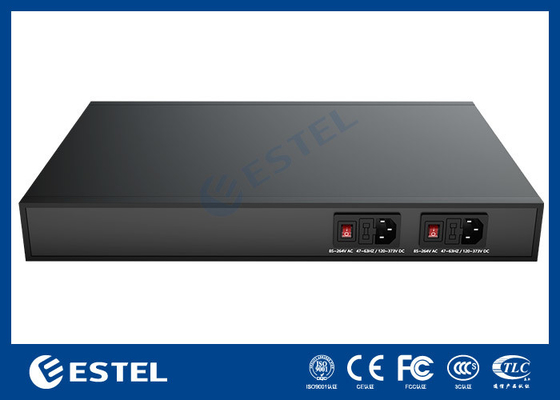

1)Μιαμελή τροφοδοσία ρεύματος VAC220/240· VDC336 2) DC 48V |
| 4 λιμάνια DO | Τυποποιημένη έξοδος DO κανονικά στο σήμα NC |
| 9 θύρες DI | Παρέχει 8 καθολικές εισόδους DI (ξηρές ή υγρές) για σύνδεση με αισθητήρες καπνού, αισθητήρες κατάστασης πόρτας και αισθητήρες υπέρυθρων· 1 ειδική είσοδο DI (πρόσβαση στο pad νερού) |
|
8 κανάλια 485 σειριακής θύρας
|
Υποστηρίζει τη λειτουργία επικοινωνίας RS485, το ποσοστό baud είναι 1200bps, 2400bps, 4800bps, 9600bps, 19200bps προαιρετικό.Το stop bit είναι 1 ή 2 bits. |
| 1 θύρα USB | 1 θύρα USB τύπου Α, πρότυπο 2.0 (πλήρη ταχύτητα: 12Mbits/s); Πρόσβαση σε εικόνες κάμερας USB, υποστήριξη για τυποποιημένες μονάδες flash USB και πληκτρολόγιο και ποντίκι |
| 1 θύρα αποδιορθώσεως | USB τύπου C |
| LAN1Port | 10/100M, half/full-duplex Adaptive, με λειτουργία αυτόματης διασταύρωσης καλωδίων δικτύου |
Σχήμα 1-3 Περιβαλλοντική παράμετρος
| Άρθρο | Παράμετρος |
| Εργασιακό χώρο | Εσωτερικά |
| Θερμοκρασία λειτουργίας | 0°C+50°C |
| Σχετική υγρασία | 20%· 85%, μη συμπυκνωτικό |
| Βαρομετρική πίεση | 70kPa ̇ 106kPa |
| Θέρμανση αποθήκευσης | -40°C+70°C |
| Ψύξη | Φυσική ψύξη |
| Βάρος | 2.0KG |
| Άλλοι | Η σκόνη ανταποκρίνεται στα εσωτερικά πρότυπα GR-63. |
Σχήμα 1-4 Παράμετρος προτύπου προστασίας
| Άρθρο | Τύπος |
| Ηλεκτροστατική προστασία | Τάξη EN61000-4-2,3, εκκένωση επαφής/αέρα;6KV/8KV |
| Αντίσταση σε υπερβολική τάση | EN61000-4-5,3 βαθμός, 4KV/2KV@8/20us&2Ω |
Σχήμα 1-5 Παράμετρος προστασίας από κεραυνό
| Λιμάνι δοκιμής | Λιμάνι IO | Σειριακή θύρα, θύρα Ethernet | Πύλη τροφοδοσίας |
| ρεύμα παλμού 8/20us, θετικό και αρνητικό 5 φορές το καθένα | Διαφορετική λειτουργία 5kA | Διαφορετική λειτουργία 5kA | Διαφορετική λειτουργία 5kA |
| Κοινή λειτουργία 5kA | Κοινή λειτουργία 5kA | Κοινή λειτουργία 5kA |
Σχήμα 1-6 Παράμετροι συσκευασίας
| Άρθρο | Παράμετρος |
| Μέγεθος συσκευασίας | Δέκα χιλιοστά και άνω |
| Κατάλογος συσκευασίας |
Κύρια μηχανή *1 Στροφές τοποθέτησης και κρεμαστά αυτιά *1 Εγχειρίδιο χρήσης *1 Έκθεση δοκιμής *1 Διάδρομο τροφοδοσίας *1 Πιστοποιητικό *1 Πλαστικές σακούλες και αφροί *1 |
