Σύστημα ηλεκτρικής ενέργειας διορθωτή χωρητικότητας 18kW με διανομή ισχύος και λειτουργία ελέγχου μπαταρίας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ESTEL |
| Πιστοποίηση: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Αριθμό μοντέλου: | ΕΤ48300-005 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | 20-30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 8, 000 σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Συνεχή μέγιστη χωρητικότητα: | 18 kW | Τρόπος εγκατάστασης: | Εγκαταστάθηκε σε ράφι 19 ιντσών, ενσωματωμένο στο ντουλάπι |
|---|---|---|---|
| Μονάδα διορθωτή: | 3000W | Εισαγωγική τάση εναλλασσόμενου ρεύματος: | 220VAC μονοφασική |
| Δυναμική τάση: | -43~-58VDC, ονομαστική τιμή: -53,5VDC | Επίπεδο προστασίας: | Διάκριση IP20 |
| Επισημαίνω: | Σύστημα τροφοδοσίας διορθωτή με οθόνη μπαταρίας,Σύστημα ηλεκτρικής ενέργειας διορθωτή με διανομή ισχύος,Συστήματα ηλεκτρικής ενέργειας διορθωτή χωρητικότητας 18 kW |
||
Περιγραφή προϊόντων
Σύστημα ηλεκτρικής ενέργειας διορθωτή χωρητικότητας 18kW με διανομή ισχύος και λειτουργία ελέγχου μπαταρίας
Σύστημα ηλεκτρικής ενέργειας διορθωτή χωρητικότητας 18kW με διανομή ισχύος και λειτουργία ελέγχου μπαταρίας

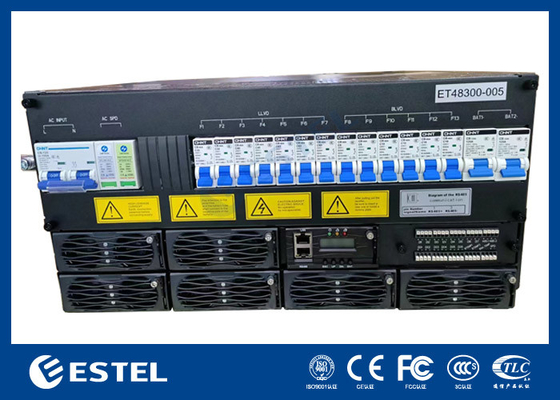

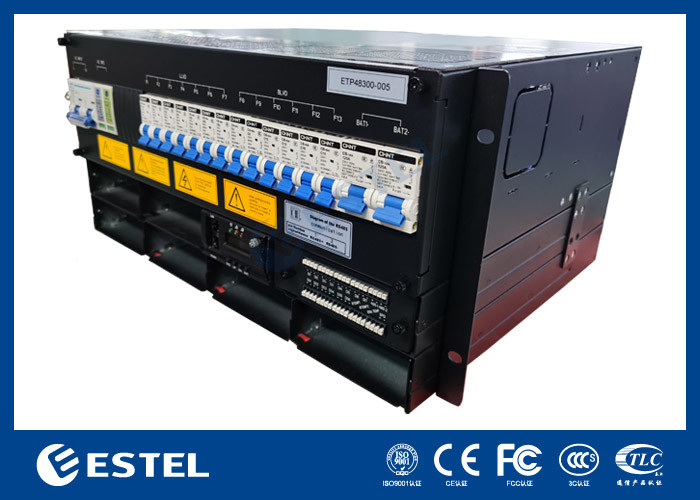

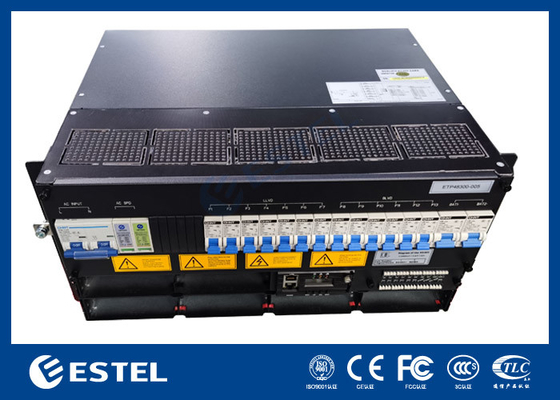

ET48300-005 Υπο-ρακ τροφοδοσία 5U ύψος συμπαγές σχεδιασμός για την κάλυψη των κρίσιμων αναγκών εφαρμογής της μετάδοσης ινών και μικροκυμάτων,
Η μέγιστη ισχύς του συστήματος είναι 300A, με AC / μπαταρία / φορτίο MCBs.
Τα καλώδια έχουν πρόσβαση από μπροστά με MCB και busbar.
> Τυπικό πλάτος 19 ιντσών που έχει το πλεονέκτημα ευρείας χρήσης
> 5U ύψος συμπαγής σχεδιασμός, χώρος και κόστος εγκατάστασης μπορούν να εξοικονομηθούν
> Προσωρινή λειτουργία και πρόσβαση σε καλώδια, καλή εμφάνιση και ασφαλή συντήρηση
> Τέλεια διαχείριση της μπαταρίας, παρατείνει τη διάρκεια ζωής της μπαταρίας και παρέχει διάφορες θύρες επικοινωνίας,
RS485, πύλη διαδικτύου, στεγνές επαφές κ.λπ. που επιτρέπει ευέλικτη δικτύωση και τηλεπαρακολούθηση
> Ο διορθωτής και ο ελεγκτής συνδέονται θερμά, εύκολη και γρήγορη συντήρηση σε απευθείας σύνδεση
> ευρύ φάσμα τάσης εισόδου (85-300Vac) το δίκτυο ηλεκτρικής ενέργειας είναι προσαρμόσιμο
Το ET48300-005 αποτελείται από μονάδα διανομής, μονάδα διορθωτή, μονάδα μετατροπής, μονάδα παρακολούθησης.
Η διαμόρφωση είναι προαιρετική, όπως στον παρακάτω πίνακα:
| Διαμόρφωση | Μονάδα διορθωτή | Σημείωση |
| Τύπος | GB 4943 | Για λεπτομέρειες, ανατρέξτε στις προδιαγραφές των μονάδων |
| Τύπος | IEC/EN 62368-1 | |
| Τύπος | EN 55032 Τάξη Α,GR1089 Έκδοση 4,R3-10, R3-11, R3-12 Τάξη Β πιστοποιημένη από τη Βόρεια Αμερική | |
| Τύπος | EN300386, ΚΛΑΣΣΑ |
Σύστημα ηλεκτρικής ενέργειας διορθωτή χωρητικότητας 18kW με διανομή ισχύος και λειτουργία ελέγχου μπαταρίας
Διαμόρφωση συστήματος
Δύο μεθόδους λειτουργίας:
(1) Εισαγωγή εναλλασσόμενου ρεύματος: Ξεκίνηση της μονάδας ευθυγράμμισης μετά την ενεργοποίηση εναλλασσόμενου ρεύματος, εξόδους -48Vdc, ταυτόχρονα φόρτιση της μπαταρίας και τροφοδότηση της μονάδας μετατροπής, εξόδους μονάδας μετατροπής 220Vac.
Υπό κανονικές συνθήκες, οι παραμέτροι της μονάδας διορθωτή και της μονάδας διανομής ελέγχονται από τη μονάδα παρακολούθησης, η οποία λειτουργεί σύμφωνα με τις προκαθορισμένες παραμέτρους ή τις εντολές του χρήστη.Εάν υπάρχει σφάλμα στο δίκτυο AC, η μπαταρία θα τροφοδοτήσει το σύστημα, και να συνεχίσει την έξοδο - 48 VDC και 220 vac, με την εκφόρτιση της μπαταρίας, η τάση της μπαταρίας αρχίζει να μειώνεται, όταν η τάση είναι κάτω από 43.2 V + / - 0.5 V, η μονάδα παρακολούθησης στέλνει σήμα χαμηλής τάσης της μπαταρίας και κλείνει απευθείας την έξοδο φορτίου, τότε το σύστημα ενέργειας θα σταματήσει να λειτουργεί.Το σύστημα θα λειτουργήσει κανονικά και πάλι.. (Όλα τα παραπάνω δεδομένα παρακολούθησης είναι προεπιλεγμένες τιμές του συστήματος και μπορούν να επανατοποθετηθούν από τον χρήστη)
(2) -48V είσοδος: δεν συνδέεται ρεύμα ρεύματος ρεύματος ή ρεύμα ρεύματος ρεύματος, πρόσβαση σε εξωτερική ισχύ -48V σε θύρα φόρτωσης -48V, μονάδα παρακολούθησης εκκίνησης και μετατροπής, 220Vac έξοδος.
Η λειτουργία αντιστάθμισης θερμοκρασίας είναι ενεργοποιημένη από προεπιλογή, η οποία μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί με εντολή του χρήστη, εάν είναι απαραίτητο.η ισχύς εξόδου της τροφοδοσίας θα μειωθεί γραμμικά (@65°CΗ ισχύς εξόδου θα είναι 1300W).
Προδιαγραφές
| Τύπος | ΕΤ48300-005 | |
| Σύστημα | Διάσταση | 482.0(W) *350.0(D) *5U(H) |
| Βάρος | ≤ 25kg ((χωρίς διορθωτές) | |
| Τρόπος ψύξης | Φυσική ψύξη | |
| Τρόπος εγκατάστασης | Εγκαταστάθηκε σε 19 ιντσών σχιστήρα μέσα στο ντουλάπι. | |
| Τρόπος καλωδίωσης | Από την είσοδο και την έξοδο | |
| Τρόπος συντήρησης | Προσωρινή συντήρηση, αλλαγή βαθμίδας υποστήριξης | |
| Επίπεδο προστασίας | Διάκριση IP20 | |
| Διανομή εναλλακτικού ρεύματος | Τρόπος εισόδου | 220VACμονοφάση |
| Εισροτική ικανότητα | 1 × 100A/2P | |
| Συχνότητα εισόδου | 45~65Hz, ονομαστική τιμή:50Hz/60Hz | |
| ΑΚΣΠΔ | 20kA/40kA,8/20μs | |
| Διανομή συνεχούς τάσης | Δυνατότητα εξόδου | -43~-58VDC, ονομαστική τιμή:-53.5VDC |
| Μέγιστη δυναμικότητα | 18kW | |
| Συσκευές διακοπής μπαταρίας | 2 × 125A/1P | |
| Μηχανές διάσπασης φορτίου | Δοκιμαστική μονάδα | |
| Δοκιμαστική μονάδα: | ||
| DCSPD | 10kA/,8/20μs | |
| Διορθωτής | Εισαγωγική τάση | 85VAC ∙ 300VAC, ονομαστικός 220VAC |
| Αποτελεσματικότητα | > 96% | |
| Κατηγορία ισχύος | 3000W ((176~300VAC) | |
| Θερμοκρασία λειτουργίας | -40°C~+75°C (πλήρης απόδοση κάτω των 50°C) | |
| Διάσταση | 106.5mm(W) × 286mm(D) × 41,5mm ((1U/H) | |
| Βάρος | ≤2kg | |
| Τρόπος ψύξης | Δυναμική ψύξη | |
| Παράγοντας ισχύος | ≥0.99 | |
| ΤHD | ≤ 5% | |
| Ελεγκτής | Εισαγωγή σήματος | 4AI(3Ωρα μπαταρίας, 1Ωρα περιβάλλοντος), 7DI(SPD,6CommonDI) |
| Έκδοση συναγερμού | 6 ξηρή επαφή | |
| Επικοινωνία | RS485,SNMP | |
| Τρόπος εμφάνισης | LCD | |
| Περιβάλλον | Λειτουργία | -40°C~+75°C (πλήρης απόδοση κάτω των 50°C) |
| θερμοκρασία | ||
| Θερμοκρασία αποθήκευσης | -40°C~+70°C | |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) | |
| Υψόμετρο | Αν το υψόμετρο είναι ανάμεσα στα 2000 και 3000 μέτρα, η μέγιστη λειτουργική | |
| Η θερμοκρασία μειώνεται κατά 1° και το υψόμετρο αυξάνεται κατά 200 μέτρα.) |
||
Εφαρμογή
(1) Πρόσβαση στην ένταξη
(2) Σύστημα εσωτερικής διανομής και επέκτασης
(3) Ακινητό σταθμό και σύστημα επέκτασης κάλυψης
(4) WLAN
(5) Γήινος σταθμός δορυφορικής επικοινωνίας και σταθμός επικοινωνίας μικροκυμάτων
(6) Αδύναμη αίθουσα διανομής ρεύματος
(7) Άλλα συστήματα αδιάλειπτης τροφοδοσίας με ρεύμα εναλλασσόμενο/κατευθυνόμενο
Χαρακτηριστικά
(1) Δύο εξόδους: 48Vdc, 220Vac
(2) Δύο εισόδους: -48Vdc, 220Vac
(3) Υιοθέτηση τεχνολογίας αντιστάθμισης ενεργού συντελεστή ισχύος, συντελεστής ισχύος > 0.99
(4) Ευρύ εύρος λειτουργίας της τάσης εισόδου εναλλασσόμενου ρεύματος: 90~280Vac
(5) Ευρύ φάσμα θερμοκρασίας λειτουργίας: - 5°C έως + 55°C
(6) Τεχνολογία διακόπτη
(7) Η τέλεια διαχείριση της μπαταρίας παρατείνει τη διάρκεια ζωής της: διαχείριση φόρτισης/αποφόρτισης, αντιστάθμιση θερμοκρασίας της μπαταρίας, προστασία χαμηλής τάσης.
(8) Αντικατάστατη σε θερμότητα
(9) Προστασία υπερ-/υποτάσεως εισόδου
(10) Προστασία από υπερτάσεις εξόδου, προστασία από υπερστροφή εξόδου, προστασία από βραχυκύκλωμα εξόδου
(11) Ενσωματωμένο / τοίχο
(12) RS485, RS232 διεπαφή επικοινωνίας
