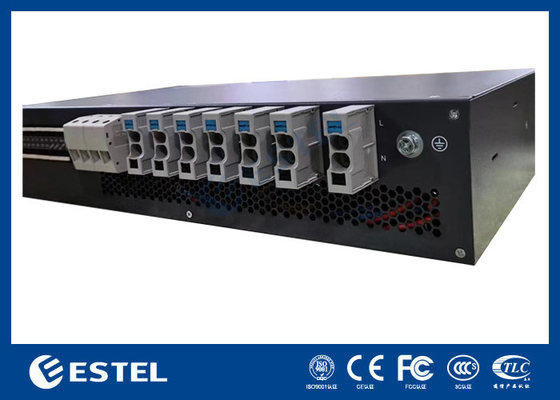

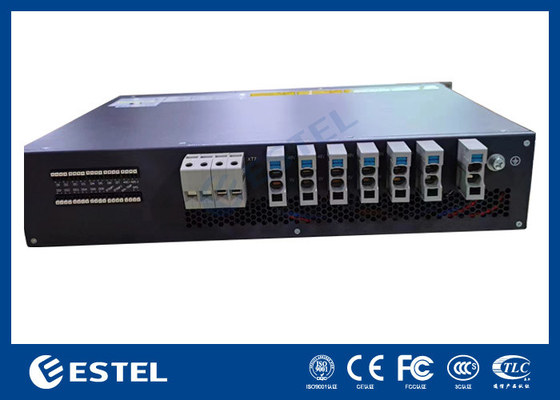

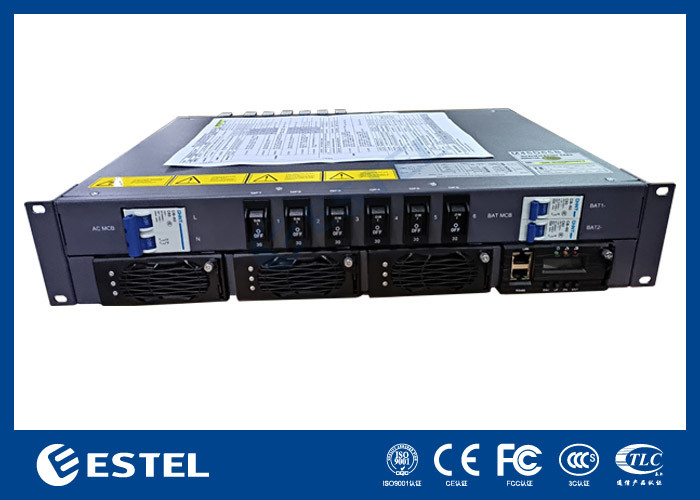

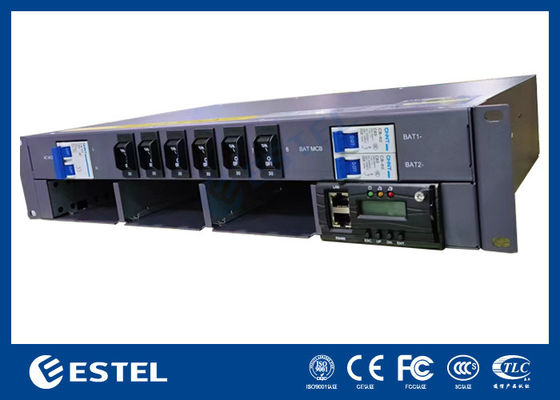

DC48V Διορθωτής στηρίγματος 90A Μεγάλη χωρητικότητα 220VAC Διορθωτής τηλεπικοινωνιών μεμονωμένης φάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ESTEL |
| Πιστοποίηση: | ISO |
| Αριθμό μοντέλου: | M45D65B |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Depending on order quantity |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο + ξύλινη περίπτωση |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 3000 σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ονομαστική τάση εισόδου: | 48VDC | Δυναμικότητα: | 5.2KW |
|---|---|---|---|
| Η τάση εξόδου και η συχνότητα: | -43~-58VDC, ονομαστική τιμή: -53,5VDC | Συντελεστής ισχύος: | ≥0.99 |
| Εγκατάσταση: | Τυποποιημένο 19 ιντσών ράφι | Διάσταση: | 482.0(W) *350.0(D) *2U(H) |
| Επισημαίνω: | Διορθωτής DC48V για τοποθέτηση σε ράφι,Διορθωτής τηλεπικοινωνιών υψηλής χωρητικότητας μονοφάσης,220VAC Τηλεπικοινωνιακός μονόφασσιος διορθωτής |
||
Περιγραφή προϊόντων
DC48V Rack Mount Rectifier 90A High Capacity 220VAC Telecom Single Phase Rectifier
1. DC48V Rack Mount Rectifier 90A High Capacity 220VAC Telecom Single Phase Rectifier Επισκόπηση
M45D65Bείναι ένα υπο-ράφι 19 ιντσών για υβριδικό σύστημα ισχύος, με συμπαγή σχεδιασμό ύψους 2U για την κάλυψη κρίσιμων αναγκών εφαρμογής μετάδοσης ινών και μικροκυμάτων, συσκευή πρόσβασης, διακόπτη.
Η μέγιστη ισχύς του συστήματος είναι 90A, με είσοδο AC/Είσοδο DC/μπαταρία/φόρτο MCB.Τα καλώδια είναι μπροστινά προσβάσιμα με MCB και busbar.Αυτό το σύστημα τροφοδοσίας παρέχει ισχύ σε επικοινωνία -48V Εξοπλισμός.
2. DC48V Rack Mount Rectifier 90A High Capacity 220VAC Telecom Single Phase Rectifier System
| Σύστημα | Διάσταση | 482,0(Π)*350,0(Β)*2Ε(Υ) |
| Βάρος | ≤15kg (χωρίς ανορθωτές) | |
| Λειτουργία ψύξης | Φυσική ψύξη | |
| Λειτουργία εγκατάστασης | Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι | |
| Λειτουργία καλωδίωσης | Επάνω είσοδος και άνω έξοδος | |
| Λειτουργία συντήρησης | Μπροστινή συντήρηση, αλλαγή βαθμού μονάδας υποστήριξης | |
| Επίπεδο προστασίας | IP20 | |
| Διανομή AC | Λειτουργία εισαγωγής | Μονοφασικό 220VAC |
| Χωρητικότητα εισόδου | 1×50A/2P；MCB:C63A/2P | |
| Συχνότητα εισόδου | 45~65Hz,ονομαστική τιμή:50Hz/60Hz | |
| AC SPD | 20kA/40kA,8/20μs | |
| Διανομή DC | Τάση εξόδου | -43~-58VDC,ονομαστική τιμή:-53,5VDC |
| Μέγιστη χωρητικότητα | 5,2 kW | |
| Διακόπτες μπαταρίας | 2×85A/2P；MCB:C63A/1P*2 | |
| Διακόπτες φορτίου | 6×30A/1P | |
| DC SPD | 10kA/,8/20μs | |
| Ανορθωτής | Τάση εισόδου | 85VAC~300VAC, ονομαστική 220VAC |
| Αποδοτικότητα | ＞96% | |
| Ονομαστική ισχύς | 1740W (176~300VAC) | |
| Θερμοκρασία εργασίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) | |
| Διάσταση | 106,5mm(Π)×286mm(D)×41,5mm(1U/H) | |
| Βάρος | ≤2 κιλά | |
| Λειτουργία ψύξης | Αναγκαστική ψύξη | |
| Συντελεστής ισχύος | ≥0,99 | |
| THD | ≤5% | |
| Ελεγκτής | Είσοδος σήματος | 4AI (3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7DI (SPD, 6 κοινά DI) |
| Έξοδος συναγερμού | 6 ξηρή επαφή | |
| Θύρα επικοινωνίας | RS485, SNMP | |
| Λειτουργία προβολής | οθόνη υγρού κρυστάλλου | |
| περιβάλλον | Θερμοκρασία λειτουργίας | -40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) |
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |
| Υγρασία λειτουργίας | 5%~95% (χωρίς συμπύκνωση) | |
| Υψόμετρο | 0~3000m (Εάν το υψόμετρο είναι εντός της περιοχής από 2000m έως 3000m,η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.) |
3. Γρήγορες λεπτομέρειες Rectifier Telecom
- Τυπικό πλάτος 19 ιντσών για ευέλικτη χρήση
- Συμπαγής σχεδιασμός ύψους 2U, εξοικονομώντας χώρο και κόστος εγκατάστασης
- Μπροστινή λειτουργία και πρόσβαση με καλώδιο για άνετη συντήρηση
- Προηγμένη διαχείριση μπαταρίας για παρατεταμένη διάρκεια ζωής της μπαταρίας
- Διάφορες θύρες επικοινωνίας για ευέλικτη δικτύωση και απομακρυσμένη παρακολούθηση
- Ενεργός ανορθωτής και ελεγκτής με δυνατότητα σύνδεσης για εύκολη ηλεκτρονική συντήρηση
- Ευρύ εύρος τάσης εισόδου (85-300Vac) για προσαρμοστικότητα σε δίκτυα ισχύος
4. Αρχές Εργασίας
(1) Είσοδος εναλλασσόμενου ρεύματος: Εκκίνηση μονάδας ανορθωτή μετά την ενεργοποίηση εναλλασσόμενου ρεύματος, εξόδους -48Vdc, ταυτόχρονα φορτίζει την μπαταρία και τροφοδοτεί τη μονάδα μετατροπής, εξόδους μονάδας μετατροπής 220Vac.
Υπό κανονικές συνθήκες, οι παράμετροι της μονάδας ανορθωτή και της μονάδας διανομής είναι όλες υπό τον έλεγχο της μονάδας παρακολούθησης, λειτουργώντας σύμφωνα με τις προκαθορισμένες παραμέτρους ή τις εντολές του χρήστη.Εάν υπάρχει βλάβη στο δίκτυο AC,
η μπαταρία θα τροφοδοτήσει το σύστημα και θα συνεχίσει την έξοδο - 48 VDC και 220 vac, με την αποφόρτιση της μπαταρίας, η τάση της μπαταρίας αρχίζει να μειώνεται, όταν η τάση είναι κάτω από 43,2 V + / - 0,5 V,
η μονάδα παρακολούθησης στέλνει σήμα χαμηλής τάσης μπαταρίας και κλείνει απευθείας την έξοδο φορτίου, τότε το σύστημα ισχύος θα σταματήσει να λειτουργεί.Όταν επανέλθει το εξωτερικό δίκτυο AC,
το σύστημα θα λειτουργήσει ξανά κανονικά.(Όλα τα παραπάνω δεδομένα παρακολούθησης είναι προεπιλεγμένες τιμές συστήματος και μπορούν να επαναρυθμιστούν από τον χρήστη)
(2) Είσοδος -48V: Δεν υπάρχει ρεύμα AC ή δεν έχει συνδεθεί AC, πρόσβαση σε εξωτερική θύρα φόρτωσης -48V έως -48V, μονάδα παρακολούθησης εκκίνησης και μετατροπής, έξοδος 220Vac.
5. Μονάδα ανορθωτή
Ο πίνακας της μονάδας
(1) Ένδειξη ισχύος
(2) Ένδειξη συναγερμού
(3) Ένδειξη σφάλματος
(4) Μάνταλο κλειδώματος
(5) Λαβή
Υπάρχουν τρεις ενδείξεις στον πίνακα, οι οποίοι χρησιμοποιούνται για να αντικατοπτρίζουν την κατάσταση λειτουργίας του ανορθωτή, δείτε τον παρακάτω πίνακα για λεπτομέρειες.
Περιγραφή ένδειξης ανορθωτή πίνακα
| Δείκτης | Χρώμα | Κατάσταση | Λόγοι μη φυσιολογικής κατάστασης |
| Ενδειξη λειτουργίας | Πράσινος | Κανονικά ενεργοποιημένο | Η μονάδα έχει και είσοδο ρεύματος |
| Μακριά από | Κύριο σφάλμα τροφοδοσίας (καμία είσοδος ρεύματος ή OVP, UVP εισόδου ισχύος). Μη έξοδος | ||
| Ένδειξη συναγερμού | Κίτρινος | Κανονικά ενεργοποιημένο | Συναγερμός θερμοκρασίας (OTP όταν η θερμοκρασία περιβάλλοντος＞65℃) |
| Η μονάδα βρίσκεται σε αδρανοποίηση.(ενδεικτικό φωτισμό, χωρίς συναγερμό) | |||
| Η μονάδα είναι περιορισμένη σε ρεύμα | |||
| Τρεμοπαίξιμο | Αποτυχία επικοινωνίας | ||
|
Σφάλμα δείκτης |
το κόκκινο | Κανονικά ενεργοποιημένο |
Μη έξοδος που προκαλείται από εσωτερικό λόγο της μονάδας όπως OVP, ανεμιστήρας σφάλμα, OTP |
| Κανονικά απενεργοποιημένο | Η μονάδα λειτουργεί σωστά. |
6. Ελεγκτής-MC2600
Ο μπροστινός πίνακας MC2600
- Θύρα LAN
- Θύρα RS485
- Ένδειξη λειτουργίας
- Μικρή ένδειξη συναγερμού
- Σημαντική ένδειξη συναγερμού
- Λαβή
- Κουμπιά
Πίνακας για την περιγραφή του κουμπιού ελεγκτή
| Κουμπί | Περιγραφή | |
| ESC |
Επιστρέφει στο προηγούμενο μενού χωρίς αποθήκευση του Ρυθμίσεις. |
Πατήστε το κουμπί ESC και ENT στο ταυτόχρονα σε σύντομο χρονικό διάστημα ο χρόνος μπορεί να επανεκκινήσει τον ελεγκτή. |
|
ΩΡΛ.
|
Ø Εισέρχεται στο κύριο μενού από την κατάσταση αναμονής οθόνη. Ø Εισέρχεται σε ένα υπομενού από το κύριο μενού. Ø Αποθηκεύει τις ρυθμίσεις μενού. |
|
| ΠΑΝΩ |
Γυρίζει στο προηγούμενο μενού ή ορίζει την παράμετρο αξίες. Όταν ορίζετε τιμές παραμέτρων, μπορείτε να κρατήσετε πατημένο αυτό το κουμπί για γρήγορη προσαρμογή των τιμών. |
Όταν η τιμή της παραμέτρου έχει οριστεί από πολλαπλούς τύπους συμβολοσειρών, πατήστε επάνω ή κουμπί κάτω για να αλλάξετε κάθε τιμή. Αφού ρυθμίσετε την τιμή, πατήστε το κουμπί επιβεβαίωσης για να μετακινήσετε τον κέρσορα πίσω αυτόματα. |
| DN. |
Μεταβαίνει στο επόμενο μενού ή ορίζει τιμές παραμέτρων. Όταν ορίζετε τιμές παραμέτρων, μπορείτε να κρατήσετε πατημένο αυτό το κουμπί για γρήγορη προσαρμογή των τιμών. |
|
Περιγράφει την ένδειξη στον πίνακα ελέγχου που φαίνεται στον παρακάτω πίνακα
| Τύπος | Χρώμα | κατάσταση | Οδηγίες |
| Ένδειξη λειτουργίας | Πράσινος | Τρεμοπαίξιμο | Ο ελεγκτής λειτουργεί σωστά |
| Μακριά από | Ο ελεγκτής είναι σφάλμα ή δεν έχει είσοδο DC | ||
| Μικρός συναγερμός | Κίτρινος | Κανονικά ενεργοποιημένο | Ο ελεγκτής παράγει έναν μικρό συναγερμό |
| Μακριά από | Ο ελεγκτής δεν παράγει δευτερεύοντες συναγερμούς | ||
| Μεγάλος συναγερμός | το κόκκινο | Κανονικά ενεργοποιημένο | Ο ελεγκτής παράγει ένα σημαντικό συναγερμό |
| Μακριά από | Ο ελεγκτής δεν παράγει σημαντικούς συναγερμούς |
Ο ελεγκτής παρέχει δύο θύρες επικοινωνίας,
Ο ορισμός της θύρας επικοινωνίας RS485 φαίνεται στον παρακάτω πίνακα
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Όνομα σήματος | RS485+ | - | RS485- | - | - | - | - | - |
Ο ορισμός της διεπαφής θύρας Ethernet LAN φαίνεται στον Πίνακα
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Όνομα σήματος | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. Διεπαφή DI/DO
Η μπροστινή πλευρά της πλακέτας διασύνδεσης DI/DO
Η ψηφιακή είσοδος είναι υπομενού του μενού ρυθμίσεων παραμέτρων, το οποίο χρησιμοποιείται κυρίως για τη διαμόρφωση της κανονικής κατάστασης εισόδου από τον χειριστή 8 ψηφιακών διακοπτών στο σύστημα.
Ρύθμιση παραμέτρου εισόδου επιτραπέζιου ρελέ
| Ψηφιακός Αρ. | Ψηφιακό όνομα | DI Κανονικό | Περιγραφή |
| DI1 | Συναγερμός HEX | ΟΧΙ | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
| DI2 | Συναγερμός πόρτας PWC | NC | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
| DI3 | Συναγερμός BT | ΟΧΙ | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
| DI4 | Π.Χ. Συναγερμός | ΟΧΙ | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
| DI5 | Digital5 Συναγερμός | ΟΧΙ | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
| DI6 | Genset σε συναγερμό | ΟΧΙ | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
| DI7 | Συναγερμός DC SPD | NC | Είναι φυσιολογικό όταν ανοίγει.και ο συναγερμός εμφανίζεται όταν είναι κλειστός. |
Η έξοδος ρελέ είναι υπομενού του μενού ρυθμίσεων παραμέτρων, το οποίο χρησιμοποιείται κυρίως για τη διαμόρφωση της κανονικής κατάστασης εξόδου των 8 ρελέ στο σύστημα από τον χειριστή.
Ρύθμιση παραμέτρου εξόδου επιτραπέζιου ρελέ
| Ψηφιακός Αρ. | Ψηφιακό Όνομα | Κωδικός συναγερμού | Περιγραφή |
| DO1 | Έξοδος ρελέ 1 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
| DO2 | Έξοδος ρελέ 2 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
| DO3 | Έξοδος ρελέ 3 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
| DO4 | Έξοδος ρελέ 4 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
| DO5 | Έξοδος ρελέ 5 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
| DO6 | Έξοδος ρελέ 6 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
| DO7 | Έξοδος ρελέ 7 | NC | Κλειστό όταν είναι κανονικό, ανοιχτό όταν εμφανίζεται σχετικός συναγερμός. |
Επιπλέον, το προϊόν παρέχει 6 άλλες θύρες.
Πίνακας Άλλη ρύθμιση παραμέτρων εισόδου
| Όνομα παραμέτρου | Περιγραφή ρύθμισης |
| BTEMP 1 | Αισθητήρας μπαταρίας 1 θύρα |
| BTEMP 2 | Θύρα αισθητήρα μπαταρίας 2 |
| ENV_TEMP | Θύρα αισθητήρα περιβάλλοντος |
| 12V +/- | Παρέχεται τροφοδοσία 12 V |
| RS485 | Θύρα RS485, δεσμευμένη διεπαφή, χωρίς ορισμό πρωτοκόλλου |
| ΛΑΔΙ+/- | Συνδέστε τον αισθητήρα στάθμης λαδιού |
Μέθοδοι καλωδίωσης:
Ø Αφαιρέστε τη μόνωση του καλωδίου με πένσα απογύμνωσης σύρματος.Το εκτεθειμένο μήκος του πυρήνα του καλωδίου δεν πρέπει να είναι μικρότερο από 10 mm.
Ø Πατήστε το κουμπί πάνω από τον ακροδέκτη με το κατσαβίδι, τοποθετήστε το καλώδιο, αφήστε το κατσαβίδι και ολοκληρώστε τη σύνδεση του καλωδίου.
Ø Με τη λαβή τραβήξτε απαλά τα καλώδια, για να βεβαιωθείτε ότι το καλώδιο δεν θα πέσει.
8. Εγκατάσταση Subrack
Τοποθετήστε το υποστήριγμα στο ράφι 19 ιντσών, όπως φαίνεται στην παρακάτω εικόνα.
Ø Βήμα 1, Αφαιρέστε το βύσμα από τη συσκευασία.
Ø Βήμα 2, Σπρώξτε το βύσμα στη σχάρα 19 ιντσών
Ø Βήμα 3, Τοποθετήστε τη σταθερή βίδα (αν η οπή στερέωσης του αυτιού του πλαισίου βύσματος δεν αντιστοιχεί στη θέση του πλωτού παξιμαδιού του πλαισίου, πρέπει να ρυθμιστεί σύμφωνα με την πραγματική εγκατάσταση).
Εγκαταστήστε τη μονάδα Rectifier
Ø Βήμα 1, Βγάλτε τη μονάδα από τη συσκευασία.
Ø Βήμα 2, Κρατήστε τη λαβή της μονάδας στον μπροστινό πίνακα και τοποθετήστε τη μονάδα στην υποδοχή.
Ø Βήμα 3, Σπρώξτε τη μονάδα μονάδας αργά στον μπροστινό πίνακα της μονάδας και ξεπλύνετε με το ρεύμα
πίνακα διανομής.
Ø Βήμα 4, Σφίξτε τη βίδα στερέωσης στο πλαίσιο της μονάδας έτσι ώστε η μονάδα να μην αποκολληθεί.
9. Συσκευασία και αποστολή
Χρήση συσκευασίας Ξυλοθήκη δωρεάν υποκαπνισμού που είναι κατάλληλη για εξαγωγή.Αυτή η συσκευασία είναι κατά της υγρασίας, κατά των κραδασμών και ανθεκτική για την ασφαλή μεταφορά.
