Υπηρεσίες εξωτερικού εξοπλισμού ενσωματωμένες με σύστημα ηλεκτρικής ενέργειας διορθωτή και σύστημα ευφυούς εξαερισμού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ESTEL |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | ΕΤ9090210-40U |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 5000 PC/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Ένα διαμέρισμα:: | 19 ίντσες, 40U | Υλικό ντουλαπιού: | Ζυγισμένο χάλυβα με μόνωση |
|---|---|---|---|
| Εξωτερική διάσταση: | Δύναμη εκπομπής | Χρώμα: | Γκρι RAL7032 |
| Πύλη: | Μια μπροστινή πόρτα | Επιχρισμός: | αντιδιαβρωτικό υπαίθριο επίστρωμα σκονών |
| Επισημαίνω: | Εξωτερικό τηλεπικοινωνιακό ντουλάπι με έξυπνο σύστημα εξαερισμού,Συμπληρωμένα ντουλάπια εξωτερικού εξοπλισμού για διορθωτές,Εξωτερικές συσκευές |
||
Περιγραφή προϊόντων
Υπηρεσίες εξωτερικού εξοπλισμού ενσωματωμένες με σύστημα ηλεκτρικής ενέργειας διορθωτή και σύστημα ευφυούς εξαερισμού
1. Εξωτερικά ντουλάπια εξοπλισμού ενσωματωμένα με σύστημα ισχύος διορθωτή και έξυπνα χαρακτηριστικά συστήματος εξαερισμού:
● Υψηλές κατασκευές εξωτερικών χώρων
● 40 μονάδες ράφης (RU), τυποποιημένη σιδηροδρομική γραμμή 19 ̊
● Προσωρινή πρόσβαση (προαιρετική πρόσβαση από πίσω)
● Σύστημα κλειδαριού τριών σημείων για την καταπολέμηση κλοπής, λουκέτο υποστήριξης
● Εξωτερική επίστρωση σκόνης, αντιβρογχική
● Κανονικό χρώμα: ανοιχτό γκρι, RAL7035.
● Πύλη εισόδου στο κάτω μέρος του ντουλάπιου
● Βάλτε και μια ράβδο γείωσης
● Βάλτε το πώμα της πόρτας
● Προαιρετικές λύσεις ψύξης: εξαερισμός ανεμιστήρα, κλιματιστικό, εναλλάκτης θερμότητας
2Τεχνική παράμετρος ολοκληρωμένου εξωτερικού περιβλήματος:
| Κατηγορία | Τροφοδοσία | |
| Σύστημα | Μέγεθος (mm) | 482.0(W) *350.0(D) *13U(H) |
| Βάρος | ≤ 20kg (χωρίς ενότητα ευθυγραμμιστή) | |
| Τρόπος ψύξης | Φυσική ψύξη | |
| Τρόπος εγκατάστασης | Εγκατάσταση σε ράφι 19 ιντσών ή στο εσωτερικό του ντουλαπιού | |
| Αξία IP | Διάκριση IP20 | |
| Διανομή εναλλακτικού ρεύματος | Τεχνολογία | 353-406Vac |
| Ονομαστική τάση εισόδου | 380Vac | |
| Δυνατότητα εισόδου | 63A/3P | |
| Δ.Δ.Α. | 20kA/40kA, 8/20μs | |
| Φωτοβολταϊκή διανομή | Τεχνολογία | 120-425Vac |
| Ονομαστική τάση εισόδου | 340Vac | |
| Δυνατότητα εισόδου | 25A/2P*8 MCB | |
| Δ.Δ.Α. | 20kA/40kA, 8/20μs | |
|
Δ.Σ. Διανομή
|
Τεχνική ένταση | -42-58VDC, ονομαστική τιμή: -53.5VDC |
| Μέγιστη χωρητικότητα | 24kW | |
| Σύνδεση μπαταρίας | 125A/1Px4 | |
| Συσκευές διακοπής φόρτωσης |
"Προσωπικά δεδομένα" που περιλαμβάνουν στοιχεία που είναι απαραίτητα για την εκτέλεση των καθηκόντων τους. "Προσωπικά δεδομένα" που περιλαμβάνουν πληροφορίες σχετικά με τη λειτουργία των μηχανισμών που χρησιμοποιούνται για την εκτέλεση των καθηκόντων. |
|
| Συνεχής SPD | 10kA/, 8/20μs | |
| Διορθωτής | Αποτελεσματικότητα | ≥96% @ 340Vdc/ 53,5VDC ονομαστικό φορτίο |
| Κατηγορία ισχύος | 3000W ((200~425Vdc) | |
| Θερμοκρασία λειτουργίας | -40°C~+75°C (πλήρης ισχύς κάτω των 55°C) | |
| Διάσταση | 106.5mm(W) × 286mm(D) × 41,5mm ((1U/H) | |
| Τρόπος ψύξης | Εξαναγκαστική ψύξη με ανεμιστήρα | |
| Ελεγκτής | Εισαγωγή σήματος | 4 AI ((3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 6 DI ((SPD, 6 κοινή DI) |
| Έξοδος συναγερμού | 4 στεγνή επαφή | |
| Λιμένας επικοινωνίας | Διασύνδεση LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Τρόπος εμφάνισης | LCD | |
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας | -40°C~+65°C |
| Θέρμανση αποθήκευσης | -40°C~+70°C | |
| Υγρασία λειτουργίας | 0% έως 95% (μη συμπυκνωτικό) | |
| Υψόμετρο | 0~3000m ((Αν το υψόμετρο είναι εντός του εύρους 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) |
|
3Σύστημα ψύξης
4Ελεγκτής του συστήματος διόρθωσης:
Ο MC2600 είναι ο νέος γενιάς DC ελεγκτής ισχύος που αναπτύχθηκε από την MEGMEET. Προσφέρει πολλά χαρακτηριστικά και λειτουργίες, καθώς και μια πιο ισχυρή, φιλική προς το χρήστη και εύκολη στη χρήση διεπαφή.Ένα σύστημα παρακολούθησης ισχύος σχηματίζεται από αυτή τη μονάδα παρακολούθησης μαζί με τις μονάδες ευθυγραμμισμού Megmeet, ηλιακές μονάδες και διανομή plug-in πλαίσιο (ή ντουλάπι διανομής), την πραγματοποίηση διαδραστικών λειτουργιών σε διεπαφές άνθρωπος-μηχανή, την παρακολούθηση της λειτουργίας του συστήματος,έξυπνη διαχείριση μπαταρίαςΟ ελεγκτής MC2600 παρέχει διάφορες διεπαφές επικοινωνίας, όπως CAN, RS485, Ethernet και ξηρές επαφές.Οι θύρες RS485 και Ethernet παρέχουν ευέλικτη λειτουργία επέκτασης και ρύθμιση παραμέτρων, firmware και αρχεία καταγραφής λήψη / φόρτωση, απομακρυσμένη πρόσβαση στο σύστημα οθόνης, και μπορεί να συνειδητοποιήσει την απομακρυσμένη παρακολούθηση.Το MC2600 μπορεί να χρησιμοποιηθεί είτε ως ξεχωριστό σύστημα είτε ως υβριδικό σύστημα ισχύος μονάδων ευθυγραμμισμού και ηλιακών μονάδων..
5Σύνθεση του συστήματος:
Ελεγκτής MC2600 μαζί με μονάδες ευθυγραμμιστή, ηλιακές μονάδες, γεννήτριες ντίζελ, πλαισίωμα διανομής (ή
Το σχήμα 1-1 δείχνει τη λύση παρακολούθησης του συστήματος.

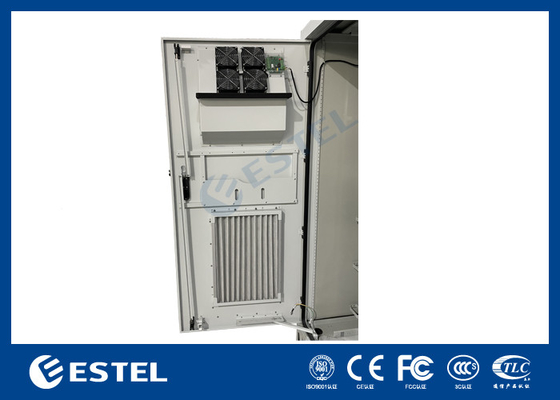

6. IVS ((Εξυπνό σύστημα εξαερισμού) Αρχή λειτουργίας:
Το σύστημα είναι ένα έξυπνο σύστημα εξαερισμού που παρέχει κυκλοφορία αέρα, διήθηση αέρα και έλεγχο ψύξης για το δωμάτιο τηλεπικοινωνιών.Παίρνει άμεσα κρύο αέρα στο δωμάτιο τηλεπικοινωνιών από έξω και εκπέμπει ζεστό αέρα από το δωμάτιο τηλεπικοινωνιών προς τα έξω για να πραγματοποιήσει φυσική ψύξη.Το σύστημα μπορεί να χρησιμοποιηθεί ανεξάρτητα ή να ενσωματωθεί με συσκευή ψύξης κλιματισμού.
Τεχνικές παραμέτρους
Ηλεκτρική τροφοδοσία: DC48V.
ρεύμα: 1A·
Όγκος αέρα: 560CFM.
θόρυβος: ≤ 55dB·
Εφαρμογή: εφαρμόζεται σε διάφορους τύπους ντουλαπιών.
7Δραστηριακό διάγραμμα:
| Τα χέρια φυσιολογικά. | Ελαττώματα κλιματιστικού | Επιστροφή | ||||||
| Εμπνευσμένο | Το κλιματιστικό είναι ανοιχτό. | Εμπνευσμένο | Εμπνευσμένο | Μετά το LVLD | ||||
| Θερμοκρασία στο εσωτερικό του ντουλάπιου | < 35oC | 35 oC - 40 oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Κλιματιστικό | Ακύρωση. | Ακύρωση. | Ενεργοποίηση - Αυτοκίνητη εκκίνηση | Ακύρωση. | Ακύρωση. | Ακύρωση. | Ακύρωση. | Ακύρωση. |
|
Έξυπνος. Σύστημα εξαερισμού |
Ενεργοποίηση ενός ανεμιστήρα και έναρξη λειτουργίας | Πολλαπλά ανεμιστήρες ενεργοποιούνται και αρχίζουν να λειτουργούν | Ακύρωση. | Ενεργοποίηση ενός ανεμιστήρα και έναρξη λειτουργίας | Πολλαπλά ανεμιστήρες ενεργοποιούνται και αρχίζουν να λειτουργούν | Ενεργοποίηση ενός ανεμιστήρα και έναρξη λειτουργίας | Πολλαπλά ανεμιστήρες ενεργοποιούνται και αρχίζουν να λειτουργούν | Ακύρωση. |

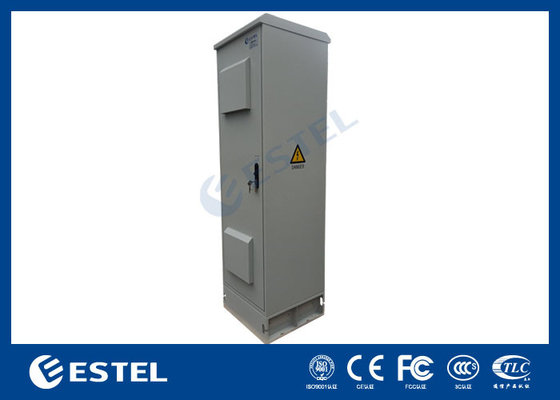

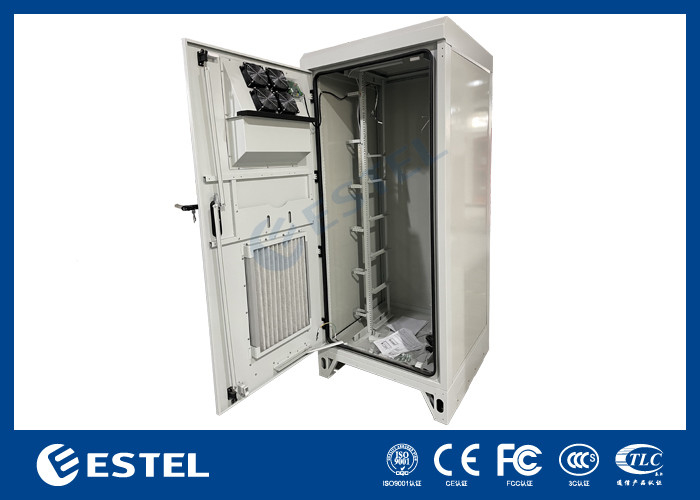

8Φωτογραφίες του υπουργικού συμβουλίου:
